氣密性連接器介紹及試驗方式

一：氣密性連接器介紹
       連接器是一種重要的電子元器件，廣泛使用在各類電路系統和電子設備上，實現信號和電源的傳輸功能。連接器的種類繁多，根據不同的分類原則，可以分為不同的種類。隨著現在軍事工業的不斷發展，連接器不僅應用在陸地和高空設備，更多的應用在海洋設備，比如船舶、海洋勘探、潛水作業、水雷和水下聲學裝置等設備。這樣就要求連接器具備防水、耐高低溫、等功能，這樣具有密封性連接器的產品相繼誕生。玻璃燒結結構密封連接器總體的密封性能優于PTFE絕緣體的密封性能。

二：玻璃絕緣子與PTFE特點對比：——機械性能
1：機械性能：
        絕緣子絕緣性能的好壞與絕緣材料的內部分子結構有很大關系。玻璃屬于非晶體結構，是沒有固定熔點的硅酸鹽化合物，結構致密，質地均勻，產生于易控制的連續生產工藝消除了生產人員對絕緣子性能的人為影響。SiO2是構成玻璃的骨架，其他氧化物填充于骨架之中，并由化學鍵連接起來，相互作用大，不易被電場極化，表現出了很好的惰性，是理想的絕緣材料，玻璃絕緣子的眾多優點已被廣泛認同并獲得了廣泛的推廣和采用。聚四氟乙烯具有冷流性即材料制品在長時間連續載荷作用下發生的塑性變形(蠕變)
2：電氣性能
      玻璃介質在標準沖擊波作用下，其電擊穿強度為1350～1700 kV／cm，高于PTFE材質。國內外曾多次用波頭陡度很大的沖擊波進行試驗．結果均為大氣閃絡，而玻璃體未被擊穿，運行經驗也證明了玻璃絕緣子不會被雷電所擊穿。
3：電壓分布
     由于玻璃的介電常數大，使得玻璃絕緣子有較大的主電容，成串的電壓分布較均勻，玻璃絕緣子串第一片電壓低于PTFE的第一片電壓，從而減步無線電干擾，降低電暈損耗，延長玻璃絕緣子壽命，同時也提高了玻璃絕緣子成串閃絡電壓。
 4：抗老化性能
        PTFE絕緣子有近百年的運行經驗，其抗老化能力較強。在投運后的一段時間內。通過檢測手段，可把少數劣化絕緣子更換掉。但隨著運行時間的增長，它的老化會日趨嚴重。如果玻璃表面有微裂紋存在，也固應力作用使微裂紋受到壓縮而不致擴展。玻璃的電氣強度一般在整個運行期間保持不變，其老化過程比PTFE緩慢得多。
5：氣密性：
    聚四氟乙烯薄膜與涂層由于有細孔，故能透過水和氣體,對于有氣密性要求的連接器采用玻璃絕緣子氣密性會優于PTFE材質。
6:耐油污性
     PTFE絕緣子表面為高能面，被水浸潤后形成連續水膜，表面變得粗糙，積垢粘附力強，用工具也刮不干凈易于形成導電通路，致使沿面泄漏電流較大。玻璃絕緣子自潔度高，積垢粘附力小，容易清掃，。玻璃絕緣子的“自爆’’率低、頭部不擊穿；殘錘具有足夠的機電強度、不會發生污閃或雷擊閃絡引起的掉串事故，運行安全可靠。
綜上所述玻璃絕緣子材料具有較低的膨脹系數，在熱應力作用下能保證尺寸穩定和良好的氣密性。總體性能優于PTFE.

三：連接器氣密性試驗測試環境

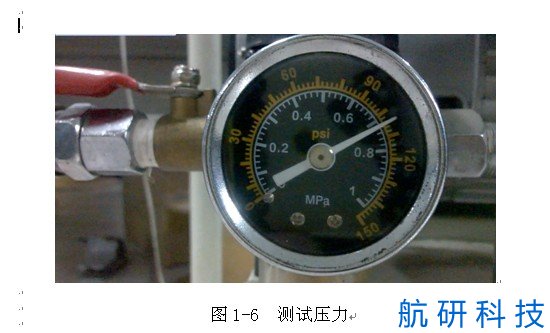

    1：測試氣壓
          0.7Mpa
    2：測試容器

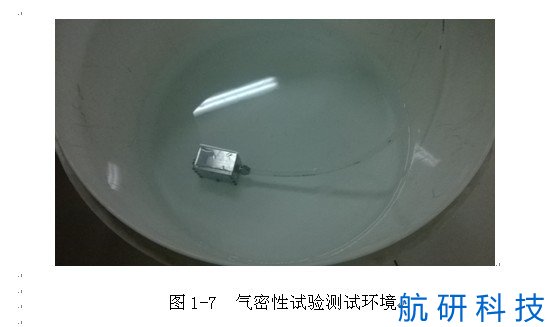

         白色圓形容器+30L自來水
    3：測試設備：

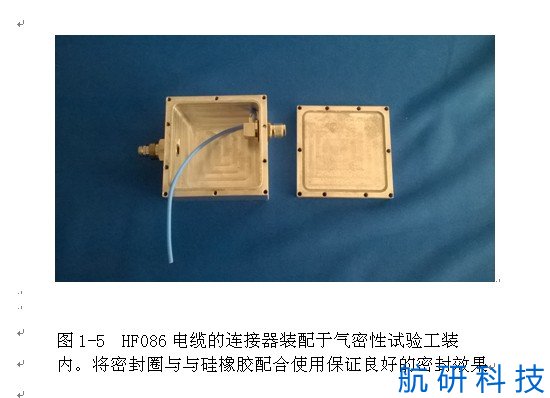

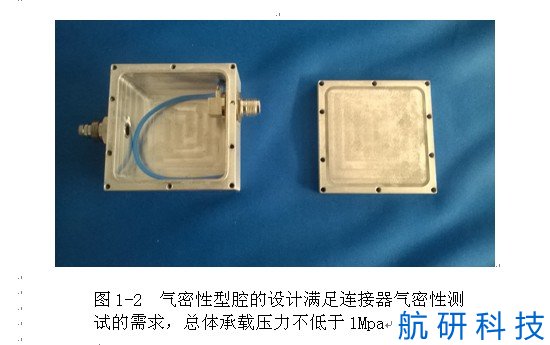

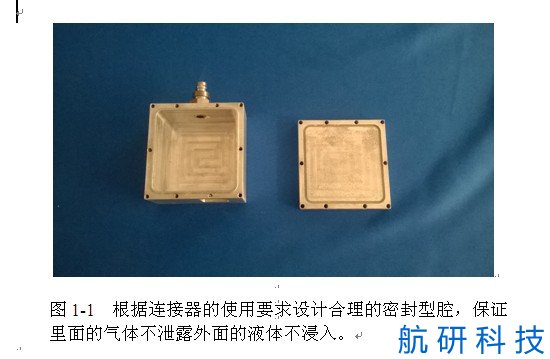

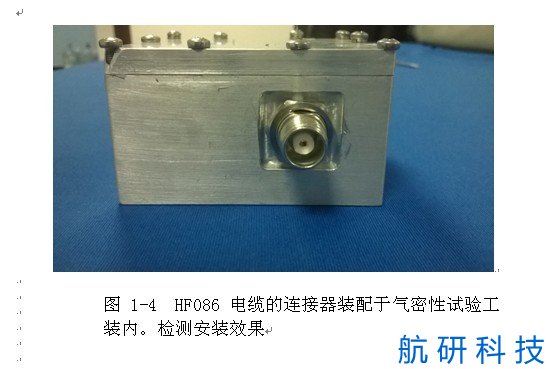

         1.5Mpa的氣泵、密封工裝、連接器組件
    4：保持時間
         ①向密封型腔內注入0.7Mpa大氣壓保持30分鐘。
         ②無氣壓狀態下保持24小時

四：密封性連接器試驗總結

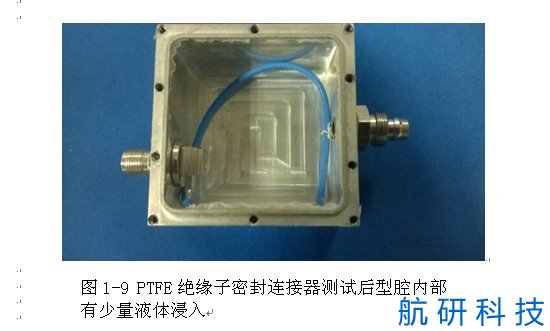

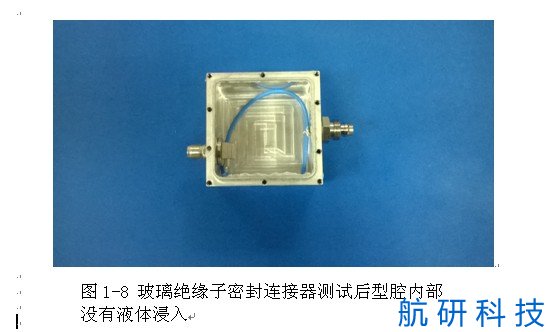

    1：密封性：選用玻璃絕緣子密封的連接器的密封性能優于PTFE絕緣子密封的連接器。
    2：機械性：玻璃絕緣子密封件機械性能穩定。

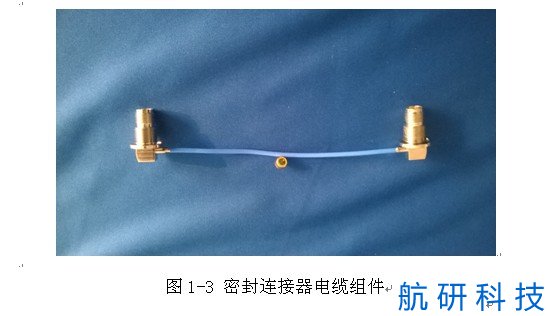

    3:玻璃絕緣子連接器25SBH-25SBH電纜組件的電氣指標VSWR<1.3@3GHz,而PTFE絕緣子密封連接器25SBH-25SBH電纜組件的電氣指標VSWR<1.35@3GHz以上。
